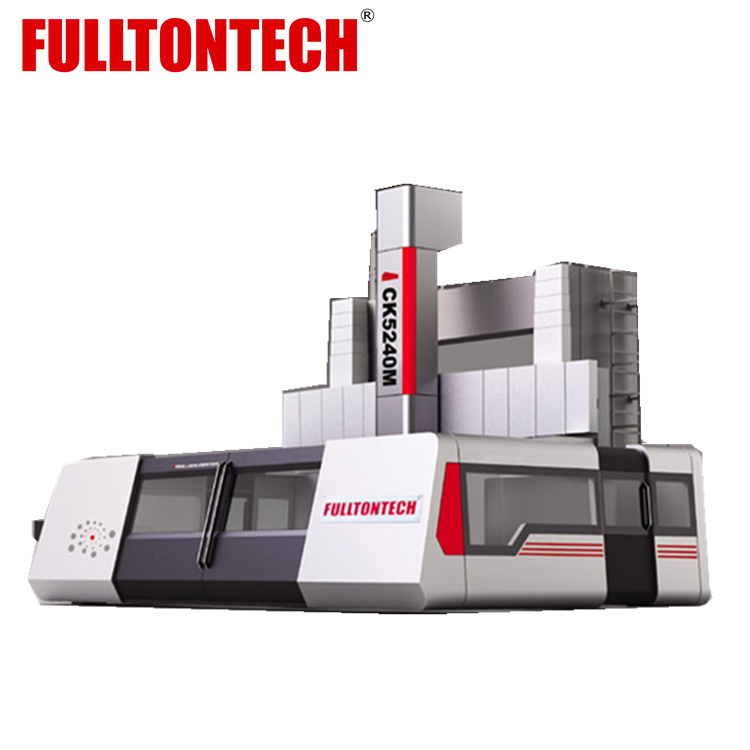

Двухстоечный вертикальный токарный станок ЧПУ с осью C
Двухстоечный вертикальный токарный станок ЧПУ с осью C — тяжелое промышленное оборудование портального типа с осью вращения в вертикальном направлении. Предназначен для технологических операций с крупногабаритными деталями неправильной конфигурации.
Конструктивные особенности
Устройство расположено на жесткой станине, изготовленной из прочного материала HT250. Две колонны вместе с перемычкой создают форму портала. Предусмотрены огражденные площадки для техобслуживания высоко расположенных узлов и контроля состояния систем.
Вертикальный шпиндель вращается посредством надежного радиально-осевого подшипника. Гидравлическая станция блокирует работу оборудования при возникновении аварийной ситуации, что обеспечивает безопасность персонала. Крутящий момент ему передает электропривод с гидроусилителем.
Конструкция рабочего стола включает коротковаловый шпиндель, цельнолитое основание, трансмиссионный узел. Движение поперечной балки обеспечивает подъемный механизм, состоящий из червячной передачи, электродвигателя переменного тока, цилиндрических стержней с резьбой для винтовой передачи скольжения.
Области применения станка
Металлообрабатывающее оборудование используется для растачивания, обтачивания фасонных оснований, конусообразных и цилиндрических поверхностей, выполнения зенкерования, резьбонарезания, обработки торцевых частей. Благодаря уникальным характеристикам востребовано крупными предприятиями сферы общего машиностроения, самолето- и судостроения, текстильной и нефтяной промышленности.
Компания Fulltontech предлагает купить по цене изготовителя двухколонные станки по металлу с осью С. Чтобы получить подробные сведения о товаре и оформить заказ с доставкой по территории РФ звоните по номеру 8 (800) 222-32-46.Опции:
- Siemens/Fanuc
- ATC/устройство смены инструмента: 6 позиций режущих инструментов и 24 позиции фрезерных инструментов
- Защитный кожух с системой охлаждения и конвейером для стружки
- Два подъемника с ЧПУ
- Шлифовальное приспособление
| Технические характеристики | Единица | СК5225М | СК5231М | СК5240М | СК5250М | СК5263М | СК5280М | СК52100М | СК52125М |
| Макс. диаметр обработки | мм | 2500 | 3150 | 4000 | 5000 | 6300 | 8000 | 10000 | 12500 |
| Диаметр рабочего стола | мм | 2250 | 2830 | 3150/3600 | 4500 | 5000 | 6000 | 7200 | 8000 |
| Макс емкость заготовки | тонна | 16 | 16 | 16/32 | 32/50 | 50/100 | 150 | 200 | 300 |
| Макс. высота заготовки | мм | 2000 г. | 2000 г. | 2000 г. | 2500 | 3150 | 4000 | 5000 | 5000 |
| Скорость шпинделя | об/мин | 2000 г. | 2000 г. | 2000 г. | 1500 | 1500 | 1500 | 1500 | 1500 |
| Индексация оси C | Градус | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 |
| Устройство смены инструмента ATC | Станции | 6+24 | 6+24 | 6+24 | 6+24 | 6+24 | 6+24 | 6+24 | 6+24 |
| Скорость поворота рабочего стола | об/мин | 0.5-63 | 2-63 | 2-50 | 0.5-50 | 0.5-40 | 0.5-20 | 0.5-20 | 0.5-15 |
| Макс. перемещение оси плунжера-Z | мм | 1000 | 1000 | 1000 | 1300 | 1600 | 2000 г. | 2500 | 2500 |
| Система ЧПУ | Siemens 828D/Siemens 840D/Fanuc Oi TF | ||||||||
Примечание:
- Все характеристики могут быть настроены, пожалуйста, свяжитесь с нами для получения подробной информации.
- Подробные технические характеристики и информация будут отправлены по запросу.
