Зачем нужен токарный станок
Токарный станок — металлообрабатывающее оборудование для изготовления деталей вращения путём снятия припуска режущим инструментом с вращающейся заготовки. Основа токарной обработки — относительное движение: заготовка совершает главное вращательное движение, резец — поступательное движение подачи вдоль или поперёк оси вращения.
Принцип работы токарного станка
Токарная обработка основана на формообразовании поверхностей вращения за счёт сочетания двух движений: главного вращательного движения резания (вращение заготовки со скоростью V) и движения подачи резца (линейное перемещение со скоростью S). Траектория режущей кромки инструмента относительно заготовки образует обрабатываемую поверхность — цилиндр, конус, сферу или фасонный профиль.
Кинематика процесса резания

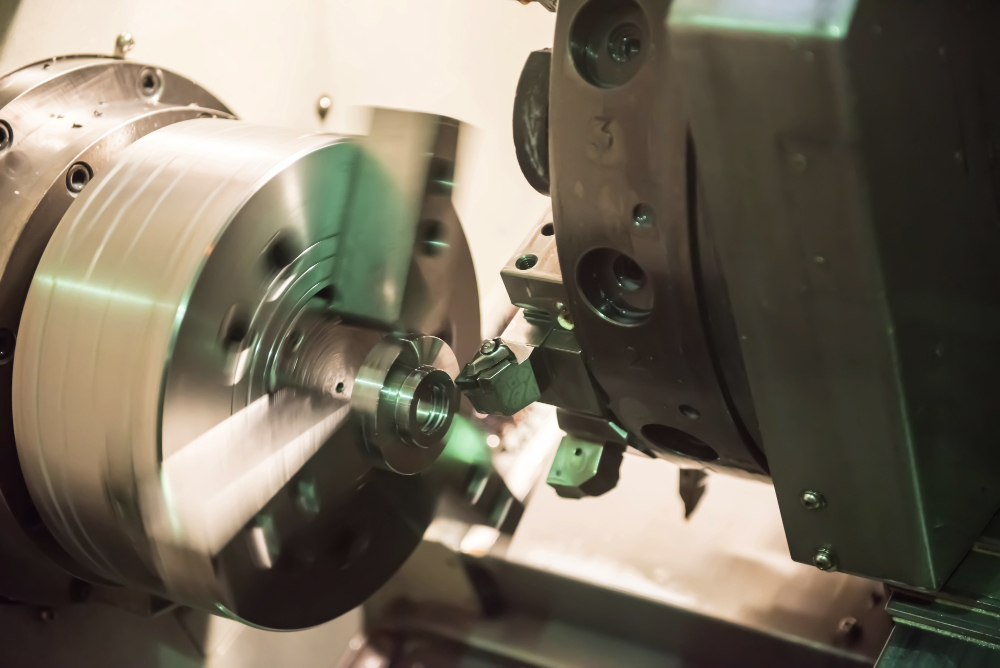

Заготовка закрепляется в шпинделе станка (через патрон, планшайбу или в центрах) и получает вращение от главного привода с частотой n (об/мин). Скорость резания V (м/мин) рассчитывается по формуле: V = π × D × n / 1000, где D — диаметр обработки в мм. Резец, закреплённый в резцедержателе суппорта, перемещается параллельно или перпендикулярно оси вращения с подачей S (мм/об) — расстоянием, которое проходит резец за один оборот заготовки.
Основные токарные поверхности
Цилиндрические
Наружные и внутренние цилиндры — базовые поверхности валов, осей, втулок. Получаются продольной подачей резца параллельно оси вращения.
Конические
Формируются поворотом верхних салазок суппорта на угол конуса, смещением задней бабки или копирной линейкой для длинных конусов.
Торцевые
Плоские поверхности, перпендикулярные оси вращения. Обрабатываются подрезным резцом с поперечной подачей от периферии к центру или наоборот.
Фасонные
Криволинейные профили (радиусы, галтели, эллипсы). Получаются фасонными резцами, копировальными устройствами или программно на станках с ЧПУ.
Виды токарных операций
Токарная обработка включает разнообразные технологические операции, выполняемые на одном станке со сменой инструмента и режимов. Универсальность делает токарное оборудование основой механообрабатывающих цехов.
Обточка и расточка
Обточка — обработка наружных цилиндрических, конических и фасонных поверхностей проходными резцами с продольной подачей. Различают черновую обточку (снятие больших припусков 2–5 мм с подачами 0.5–1.5 мм/об) и чистовую (припуск 0.2–0.5 мм, подача 0.1–0.3 мм/об, получение шероховатости Ra 1.6–3.2 мкм).
Расточка — обработка внутренних поверхностей расточными резцами после предварительного сверления или литья. Применяется для получения точных посадочных отверстий под подшипники, втулки, уплотнения. Глубокие отверстия (длина более 5 диаметров) растачивают с поддержкой инструмента люнетом или специальными державками для предотвращения вибраций.
Подрезка торцов и уступов
Подрезка создаёт плоские торцевые поверхности, перпендикулярные оси детали, и уступы — переходы между участками разного диаметра. Подрезные резцы работают с поперечной или комбинированной подачей. Точность перпендикулярности торца к оси критична для сборки узлов — отклонение не более 0.02–0.05 мм на диаметре 100 мм.
Нарезание резьбы
Резьбовые поверхности формируются резьбовыми резцами, метчиками (внутренняя резьба) или плашками (наружная). На токарно-винторезных станках резец перемещается с подачей, равной шагу резьбы, через кинематическую связь шпинделя с ходовым винтом. Нарезаются метрические (угол профиля 60°), дюймовые (55°), трапецеидальные (30°), упорные резьбы по стандартам ГОСТ и ISO.
Для высокой точности резьбы (4–6 степень по ГОСТ 16093) применяется многопроходное нарезание с постепенным углублением резца на 0.05–0.15 мм за проход. Финишный проход обеспечивает требуемую чистоту боковых поверхностей профиля.
Отрезка и прорезка канавок
Отрезные операции выполняются узкими отрезными резцами шириной 3–6 мм с радиальной подачей к оси заготовки. Используются для отделения готовых деталей от прутка, получения заготовок нужной длины. Канавки под стопорные кольца, уплотнительные манжеты, выход резьбы прорезаются канавочными резцами заданной ширины и профиля.
Сверление и обработка отверстий
Осевые отверстия получают сверлением, когда сверло закреплено в пиноли задней бабки, а заготовка вращается в патроне. После сверления отверстия зенкеруют (для увеличения диаметра и снятия наклёпа) и развёртывают (для достижения точности H7–H9 и шероховатости Ra 0.8–1.6 мкм под посадки подшипников).
| Операция | Инструмент | Точность | Шероховатость Ra, мкм |
|---|---|---|---|
| Черновая обточка | Проходной резец с пластиной T15K6 | 12–14 квалитет | 12.5–25 |
| Чистовая обточка | Проходной резец с пластиной T5K10 | 7–9 квалитет | 1.6–3.2 |
| Тонкое точение | Резец с керамикой или CBN | 5–6 квалитет | 0.4–0.8 |
| Сверление | Спиральное сверло | 12–14 квалитет | 12.5–25 |
| Зенкерование | Зенкер | 10–11 квалитет | 6.3–12.5 |
| Развёртывание | Развёртка | 6–8 квалитет | 0.8–1.6 |
Классификация токарных станков
Токарное оборудование классифицируется по конструктивным признакам, степени автоматизации и технологическому назначению. Согласно системе ЭНИМС станки группы 1 — токарные, далее идёт цифровой код типоразмера.
По назначению и конструкции
| Тип станка | Конструктивная особенность | Область применения | Типичные размеры |
|---|---|---|---|
| Токарно-винторезный | Универсальный с винторезной цепью | Инструментальное производство, единичное изготовление | Ø 200–500 мм, РМЦ 500–3000 мм |
| Токарно-карусельный | Вертикальная ось вращения планшайбы | Крупногабаритные диски, шкивы, фланцы | Ø планшайбы 1000–12000 мм |
| Токарно-револьверный | Револьверная головка с 6–12 позициями | Серийное производство деталей сложной формы | Ø 20–100 мм из прутка |
| Лоботокарный | Увеличенный диаметр обработки над станиной | Маховики, шкивы, короткие диски большого Ø | Ø 500–2000 мм, длина до 500 мм |
| Токарный автомат | Полная автоматизация цикла | Массовое производство из прутка | Ø прутка 3–80 мм |
| Многошпиндельный | 4–8 шпинделей, одновременная обработка | Крупносерийное производство стандартных деталей | Ø прутка 10–65 мм |
По степени автоматизации
Универсальные станки с ручным управлением требуют постоянного участия оператора для управления подачами, сменой инструмента, контроля размеров. Применяются в единичном и мелкосерийном производстве, ремонтных мастерских, обучении.
Полуавтоматы выполняют рабочий цикл автоматически после запуска оператором. Загрузка заготовки и снятие детали производятся вручную. Используются в серийном производстве для деталей с 3–8 операциями.
Автоматы работают без участия оператора в течение всего цикла, включая загрузку прутка, смену инструмента, контроль размеров активными датчиками. Оператор только подналаживает оборудование и пополняет магазин прутка.
Станки с ЧПУ сочетают гибкость универсальных станков с производительностью автоматов. Программа управления позволяет переналаживаться на новую деталь за 10–30 минут загрузкой файла без механических изменений. Токарные обрабатывающие центры оснащены приводным инструментом и способны выполнять фрезерование, сверление под углом, нарезание резьбы метчиками в одной установке.
Устройство и основные узлы
Конструкция токарного станка формировалась веками и достигла оптимального сочетания простоты, жёсткости и функциональности. Понимание назначения каждого узла необходимо для правильной эксплуатации и диагностики неисправностей.
Станина
Станина — несущая конструкция из серого чугуна СЧ20–СЧ30, обеспечивающая базирование всех узлов и гашение вибраций. На верхней части отлиты направляющие — призматические или плоские поверхности с закалкой до HRC 45–55 и шлифовкой для точного перемещения суппорта и задней бабки. Станина устанавливается на фундамент или виброизолирующие опоры для снижения передачи колебаний.
Передняя бабка
Передняя бабка содержит коробку скоростей с набором зубчатых передач для ступенчатого изменения частоты вращения шпинделя (обычно 9–24 ступени) и шпиндель — полый вал на прецизионных подшипниках (радиально-упорных или конических) с точностью вращения 0.005–0.02 мм. На передний конус шпинделя (Морзе 4–6 или метрический) устанавливается патрон, планшайба или центр-оправка.
Коробка подач, размещённая под коробкой скоростей, преобразует вращение шпинделя в поступательное движение суппорта через систему зубчатых колёс, муфт и валов. Обеспечивает диапазон продольных подач 0.05–2.5 мм/об и поперечных 0.025–1.25 мм/об.
Суппорт
Суппорт — узел для закрепления и перемещения резца. Состоит из каретки (нижних продольных салазок), поперечных салазок, поворотной плиты с верхними салазками и резцедержателя. Каретка перемещается по направляющим станины от ходового вала (автоматическая подача) или вручную маховиком через реечную передачу.
Поперечные салазки двигаются перпендикулярно оси вращения для поперечной подачи и отвода резца. Верхние салазки поворачиваются на угол 0–360° для обработки конусов и работы под углом. Четырёхпозиционный резцедержатель позволяет быстро менять инструмент поворотом на 90°.
Задняя бабка
Задняя бабка поддерживает длинные заготовки (L/D > 10) вращающимся центром в пиноли — выдвижном шпинделе с конусом Морзе. Перемещается по направляющим станины и фиксируется в нужном положении. Для обработки конусов корпус задней бабки смещается поперёк оси на величину до ±20 мм.
В пиноли закрепляются также свёрла, зенкеры, развёртки, метчики для обработки отверстий. Подача инструмента осуществляется маховиком через винтовую передачу с усилием до 1000–5000 Н в зависимости от типоразмера станка.
Токарные резцы и инструменты
Токарный резец — основной режущий инструмент, определяющий производительность и качество обработки. Состоит из державки (стержня для крепления) и рабочей части с режущими кромками и поверхностями, образующими режущий клин.
Геометрия резца
Главные углы резца: задний α (6–12°, обеспечивает зазор между задней поверхностью и заготовкой), передний γ (−5° до +20°, влияет на лёгкость резания и прочность), угол заострения β = 90° − α − γ. Угол в плане φ (30–90°) определяет направление схода стружки и распределение нагрузки. Радиус при вершине r (0.5–2 мм) снижает шероховатость и упрочняет режущую кромку.
Материалы режущей части
| Материал | Твёрдость HRA | Скорость резания, м/мин | Применение |
|---|---|---|---|
| Быстрорежущая сталь Р6М5, Р18 | 63–65 | 15–40 | Универсальный инструмент, сложная заточка |
| Твёрдый сплав Т15К6, Т5К10 | 88–92 | 80–250 | Основной материал для токарных пластин |
| Керамика Al₂O₃, Si₃N₄ | 91–94 | 300–800 | Высокоскоростная обработка чугунов, закалённых сталей |
| CBN (кубический нитрид бора) | 93–95 | 200–500 | Закалённые стали HRC > 45, жаропрочные сплавы |
| PCD (поликристаллический алмаз) | 95–98 | 500–2000 | Цветные металлы, композиты, высокая чистота |
Типы резцов по назначению
- Проходные прямые и отогнутые: обточка цилиндров и торцов за один проход, угол в плане 30–45°
- Проходные упорные: обработка уступов с переходом с диаметра на торец, угол в плане 90–95°
- Подрезные: чистовая обработка торцевых поверхностей с радиальной подачей
- Отрезные: ширина 3–6 мм, глубина прорезания до 100 мм, требуют жёсткого крепления
- Расточные: для внутренних поверхностей, консольное крепление, ограничение по вылету L/d < 4
- Резьбовые: профиль соответствует форме резьбы, угол заточки 60° (метрическая), 55° (дюймовая), 30° (трапецеидальная)
- Фасонные: режущая кромка повторяет профиль детали, для серийного изготовления фасок, галтелей, радиусов
Современные сменные пластины
В современном производстве преобладают резцы с механическим креплением многогранных пластин (СМП) по стандарту ISO. После затупления одной грани пластина поворачивается или переворачивается, используя следующую кромку — экономия на переточке. Формы пластин (круглая, треугольная, квадратная, ромбическая) и системы крепления (винт, рычаг, клин) подбираются под конкретные операции.
Обрабатываемые материалы
Токарная обработка применима к широкому спектру конструкционных материалов. Выбор режимов резания и инструмента зависит от механических свойств, теплопроводности и обрабатываемости материала.
Стали
Углеродистые стали (Ст3, 20, 45) — основной материал машиностроения, хорошо обрабатываются твердосплавным инструментом при скоростях 80–150 м/мин. Легированные конструкционные (40Х, 30ХГСА) требуют снижения скорости до 60–100 м/мин из-за повышенной твёрдости. Нержавеющие аустенитные стали (12Х18Н10Т) склонны к наклёпу и налипанию на инструмент — обрабатываются со скоростью 40–80 м/мин с обильным охлаждением СОЖ.
Чугуны
Серый чугун (СЧ20, СЧ30) обрабатывается без охлаждения при скоростях 100–200 м/мин, образует стружку надлома, легко удаляемую из зоны резания. Высокопрочный чугун (ВЧ40, ВЧ50) более вязкий, требует применения твердосплавных пластин с покрытием и скорости 60–120 м/мин. Ковкий чугун обрабатывается аналогично стали.
Цветные металлы и сплавы
Алюминиевые сплавы (Д16, АК6) обрабатываются на высоких скоростях 300–800 м/мин инструментом из твёрдого сплава или PCD с большими передними углами (+15…+20°) для предотвращения налипания. Медь и латунь режутся при 100–300 м/мин с применением СОЖ для отвода тепла. Бронза требует острой заточки из-за абразивности.
Пластмассы и композиты
Термопластики (полиамид, ПВХ, ПЭТФ) обрабатываются на скоростях 80–200 м/мин с охлаждением воздухом для предотвращения оплавления. Композиты на основе углепластика и стеклопластика требуют применения алмазных или твердосплавных инструментов и малых подач 0.05–0.15 мм/об для минимизации расслоений.
Сферы применения
Токарная обработка — базовая технология производства деталей вращения во всех отраслях промышленности. Около 30–40% металлорежущего оборудования в машиностроении составляют токарные станки.
Машиностроение
Изготовление валов редукторов, коробок передач, осей колёсных пар, шпинделей станков, роторов насосов и компрессоров. Токарная обработка формирует посадочные поверхности под подшипники (точность h6–h7), шпоночные пазы, резьбовые участки для крепления деталей. Крупные валы длиной до 12 метров и массой до 100 тонн обрабатываются на тяжёлых токарных станках в судостроении и энергетическом машиностроении.
Автомобилестроение
Серийное производство деталей двигателей (коленчатые валы, распределительные валы, поршневые пальцы), подвески (цапфы, пальцы рессор), трансмиссии (валы КПП, полуоси) на токарных автоматах и многошпиндельных станках. Производительность достигает 500–2000 деталей в смену с одного агрегата при автоматизации загрузки.
Ремонтные предприятия
Восстановление изношенных валов, осей, шеек подшипниковых узлов методом проточки под ремонтный размер с последующим нанесением покрытий (хромирование, напыление) или установкой ремонтных втулок. Изготовление единичных запчастей для снятого с производства оборудования по чертежам или обмеру изношенной детали.
Приборостроение и медицина
Точные детали измерительных приборов, оптических устройств, хирургических инструментов обрабатываются на прецизионных токарных станках с точностью позиционирования ±0.002 мм и шероховатостью Ra 0.1–0.4 мкм. Медицинские имплантаты (эндопротезы суставов, зубные абатменты) из титановых сплавов и нержавеющей стали производятся на токарно-фрезерных центрах с ЧПУ.
Деревообработка
Токарные станки по дереву с увеличенными скоростями вращения (1500–3000 об/мин) применяются для изготовления балясин лестниц, ножек мебели, декоративных элементов интерьера, деревянной посуды. Инструмент — фасонные стамески, резцы с положительными передними углами для чистого среза волокон.
Критерии выбора оборудования
Выбор токарного станка основывается на анализе номенклатуры обрабатываемых деталей, объёмов производства и требований к точности. Неправильный выбор приводит к недозагрузке оборудования или невозможности выполнения операций.
Габаритные параметры
- Высота центров над станиной: определяет максимальный радиус обрабатываемой детали (типичные значения 100–500 мм для универсальных станков)
- РМЦ (расстояние между центрами): максимальная длина детали при обработке в центрах (500–10000 мм)
- Диаметр обработки над суппортом: часто меньше диаметра над станиной в 1.5–2 раза, ограничивает размеры заготовок при продольной обработке
- Диаметр отверстия в шпинделе: позволяет пропускать пруток для обработки длинномерных заготовок (20–100 мм)
Технические характеристики
Мощность главного привода (3–50 кВт для универсальных станков) должна соответствовать обрабатываемым материалам: для мягких сталей и алюминия достаточно 5–10 кВт, для жаропрочных сплавов и чугуна требуется 15–30 кВт. Диапазон частот вращения шпинделя влияет на универсальность: широкий диапазон 10–2000 об/мин позволяет обрабатывать детали от Ø 20 мм до Ø 500 мм с оптимальными скоростями резания.
Класс точности станка по ГОСТ 8–82Е: Н (нормальный) для общих работ, П (повышенный) для деталей 7–9 квалитета, В (высокий) и А (особо высокий) для прецизионных деталей 5–6 квалитета. Класс определяет допуски на отклонения геометрии станка (радиальное биение шпинделя, параллельность направляющих и т.д.).
Тип производства
Для единичного и мелкосерийного производства (1–50 деталей в месяц) оптимальны универсальные токарно-винторезные станки с ручным управлением или с УЦИ (устройством цифровой индикации) для упрощения позиционирования. Для серийного (100–5000 деталей) — станки с ЧПУ или револьверные. Для массового (более 10000 деталей) — автоматы и многошпиндельные агрегаты с роботизированной загрузкой.
| Тип производства | Рекомендуемое оборудование | Время переналадки | Себестоимость детали |
|---|---|---|---|
| Единичное (1–10 шт.) | Универсальный токарно-винторезный | 1–3 часа | Высокая |
| Мелкосерийное (10–100 шт.) | Токарный с ЧПУ, револьверный | 0.5–2 часа | Средняя |
| Серийное (100–10000 шт.) | Обрабатывающий центр, полуавтомат | 0.2–1 час | Низкая |
| Массовое (>10000 шт.) | Многошпиндельный автомат | 4–12 часов | Минимальная |
Техника безопасности
Токарные станки относятся к оборудованию повышенной опасности из-за вращающихся частей, острого инструмента и выбрасываемой стружки. Соблюдение правил безопасности предотвращает травмы и сохраняет работоспособность оборудования.
Требования к оператору
- Допуск к работе: после обучения, проверки знаний по охране труда, прохождения инструктажей (вводный, первичный на рабочем месте, повторный каждые 6 месяцев)
- Средства индивидуальной защиты: защитные очки с боковыми щитками (обязательно), спецодежда без свисающих частей, закрытая обувь, головной убор
- Запрет на работу: в состоянии алкогольного или наркотического опьянения, при плохом самочувствии, без СИЗ
Правила безопасной эксплуатации
Перед запуском станка проверить надёжность крепления заготовки в патроне (выступание кулачков не более 10 мм), отсутствие ключей и посторонних предметов на станке, исправность ограждений зоны резания, наличие смазки в узлах. Пробный пуск проводится на малых оборотах без нагрузки.
Во время работы запрещено: останавливать патрон руками или тормозить заготовку, измерять деталь при вращении, работать в рукавицах (намотка на вращающиеся части), наклоняться над вращающимся патроном, оставлять работающий станок без присмотра. Стружку удаляют только щёткой-сметкой или крючком после полной остановки шпинделя.
Техническое обслуживание
Ежедневно: очистка направляющих от стружки и загрязнений, смазка трущихся поверхностей через масленки, проверка уровня масла в коробке скоростей и подач. Еженедельно: проверка натяжения приводных ремней, крепления резцедержателя, точности вращения патрона биением индикатора. Ежемесячно: проверка зазоров в суппорте регулировкой клиньев, состояния центров задней бабки.
Ежегодная аттестация станка включает проверку геометрической точности (радиальное и торцевое биение шпинделя, параллельность оси шпинделя направляющим, перпендикулярность торца к оси), при необходимости — шабрение направляющих, замену подшипников шпинделя, регулировку зазоров в коробках.
