Для чего нужен токарно-винторезный станок
Токарно-винторезный станок — универсальное металлообрабатывающее оборудование, объединяющее функции токарной обработки и высокоточного нарезания резьбы. Это решение для производств, где требуется обработка деталей вращения с резьбовыми соединениями без переустановки заготовки на другое оборудование.
Определение и конструкция станка
Токарно-винторезный станок представляет собой металлорежущий агрегат, в котором обработка заготовки происходит за счёт её вращения и продольного либо поперечного перемещения режущего инструмента. Ключевое отличие от обычного токарного станка — наличие винторезной кинематической цепи, синхронизирующей вращение шпинделя с перемещением суппорта для точного формирования резьбового профиля.
Основные узлы и их функции
| Узел станка | Назначение | Техническая особенность |
|---|---|---|
| Станина | Базовая несущая конструкция | Обеспечивает жёсткость и точность обработки |
| Передняя бабка | Размещение шпинделя и коробки скоростей | Передаёт вращение заготовке |
| Задняя бабка | Поддержка длинных заготовок | Центрирование при обработке в центрах |
| Суппорт | Крепление и перемещение резца | Продольное, поперечное и угловое движение |
| Ходовой винт | Передача движения суппорту | Синхронизация с вращением шпинделя для резьбы |
| Ходовой вал | Автоматическая подача при точении | Равномерное перемещение резца |
| Фартук | Преобразование вращения в подачу | Механизм включения/выключения автоподачи |
Современные станки оснащаются системами числового программного управления (ЧПУ), что расширяет возможности автоматизации и повышает повторяемость геометрических параметров деталей в серийном производстве.
Назначение и сфера применения
Токарно-винторезное оборудование применяется для изготовления деталей типа тел вращения — валов, осей, втулок, фланцев, болтов, гаек, шпинделей. Винторезная функция критична для производства элементов резьбовых соединений, где шаг и профиль резьбы должны соответствовать стандартам ГОСТ или ISO.
Отрасли применения
- Машиностроение: изготовление приводных валов, шестерен, подшипниковых узлов с резьбовыми посадками
- Приборостроение: производство точных винтовых передач для измерительных механизмов
- Авиастроение: обработка деталей топливных систем и узлов управления с метрическими и дюймовыми резьбами
- Энергетика: ремонт и восстановление резьбовых соединений турбин, насосов, трубопроводной арматуры
- Ремонтные мастерские: восстановление изношенных валов с нарезанием ремонтной резьбы
- Единичное и мелкосерийное производство: изготовление опытных образцов и нестандартных деталей
В условиях крупносерийного производства токарно-винторезные станки часто заменяются автоматами и полуавтоматами с ЧПУ, но для гибкой переналадки и работы с различными типоразмерами они остаются оптимальным решением.
Виды выполняемых операций
Функциональность токарно-винторезного станка охватывает весь спектр токарных работ плюс специализированные резьбонарезные операции. Универсальность оборудования позволяет выполнять до 80% операций по обработке деталей вращения без переустановки на другие станки.
Наружная обработка

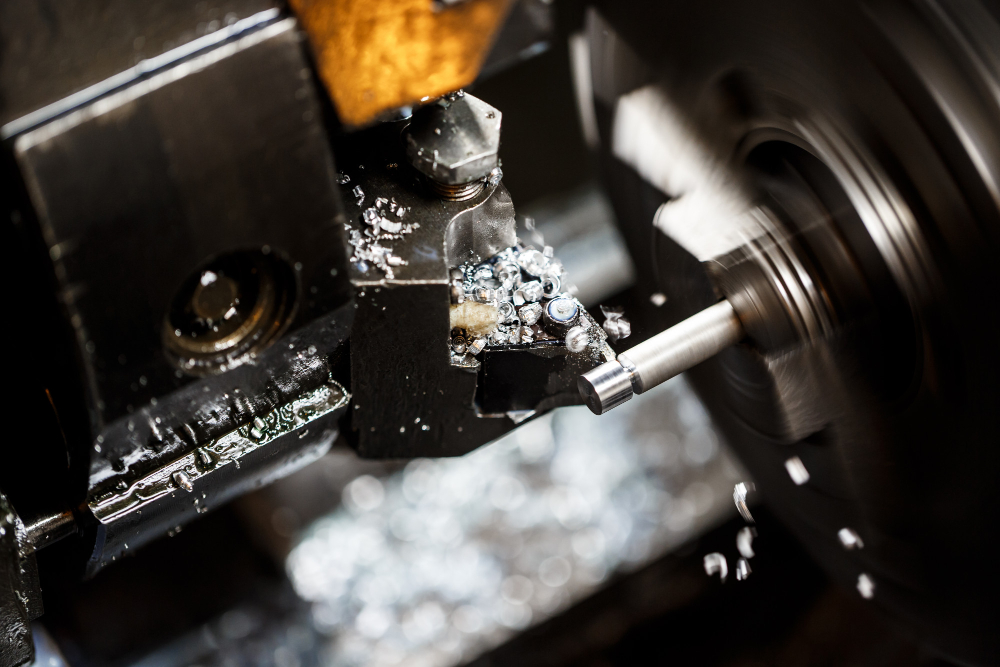

Точение цилиндров, конусов, фасонных поверхностей проходными, упорными и фасонными резцами. Подрезка торцов и снятие фасок.
Внутренняя обработка
Растачивание отверстий расточными резцами, сверление осевых отверстий, зенкерование и развёртывание под точные посадки.
Резьбонарезание
Нарезание наружной и внутренней резьбы различных профилей резцами, метчиками и плашками с контролем шага через ходовой винт.
Отрезные операции
Отрезка готовых деталей от прутка отрезными резцами, прорезание канавок под стопорные кольца и уплотнения.
Технологические возможности
При оснащении дополнительной оснасткой станок может выполнять накатку рифлений, полирование поверхностей, фрезерование лысок и шлицев. Для обработки конических поверхностей используется поворот верхней части суппорта или смещение задней бабки.
Точность обработки на токарно-винторезных станках достигает 6–7 квалитета для размеров и Ra 1,6–0,8 мкм для шероховатости при чистовой обработке. Для резьбовых соединений обеспечивается 4–6 степень точности по ГОСТ 16093.
Типы нарезаемой резьбы
Винторезная функция станка позволяет формировать резьбовые профили с точной синхронизацией вращения заготовки и продольного перемещения резца. Шаг резьбы определяется передаточным отношением гитары сменных шестерён или настройкой ЧПУ для современных моделей.
| Тип резьбы | Профиль и угол | Область применения | Стандарт |
|---|---|---|---|
| Метрическая | Треугольная, 60° | Крепёжные соединения, универсальное применение | ГОСТ 9150, ISO 68-1 |
| Дюймовая | Треугольная, 55° | Импортное оборудование, трубные соединения | ГОСТ 6357 |
| Трапецеидальная | Трапеция, 30° | Ходовые винты, домкраты, силовые передачи | ГОСТ 9484 |
| Упорная | Несимметричная, 3°/30° | Прессы, домкраты с односторонней нагрузкой | ГОСТ 10177 |
| Модульная | Треугольная, нормированный шаг | Червячные передачи, зубчатые механизмы | ГОСТ 24737 |
| Круглая | Скруглённая, радиусная | Запорная арматура, соединения в загрязнённой среде | ГОСТ 13536 |
Для нарезания резьбы применяются резьбовые резцы (призматические, стержневые, дисковые), резьбонарезные головки с самораскрывающимися гребёнками, метчики для внутренней резьбы и плашки для наружной. Выбор инструмента зависит от требуемой точности, типа материала и серийности производства.
Контроль качества резьбы
Проверка параметров резьбы осуществляется калибрами-пробками (для внутренней) и калибрами-кольцами (для наружной), резьбовыми микрометрами для измерения среднего диаметра, профилометрами для оценки шероховатости боковых поверхностей. Отклонения шага контролируются шагомерами или оптическими приборами.
Преимущества винторезной функции
Интеграция резьбонарезных возможностей в токарный станок даёт производству технологические и экономические преимущества по сравнению с использованием отдельных специализированных машин.
- Сокращение производственного цикла: деталь обрабатывается и получает резьбу в одной установке, исключаются потери времени на переустановку и выверку
- Повышение точности: отсутствие переустановки минимизирует погрешности базирования, соосность резьбы с обрабатываемыми поверхностями гарантирована конструкцией станка
- Универсальность настройки: гитара сменных шестерён или ЧПУ позволяют нарезать резьбы с любым стандартным и нестандартным шагом
- Экономия производственной площади: один станок заменяет токарный и резьбонарезной, снижаются капитальные затраты на оборудование
- Гибкость переналадки: быстрая смена режимов между токарной обработкой и нарезанием резьбы без демонтажа инструмента
- Возможность ремонта резьбы: восстановление повреждённых резьбовых соединений методом проточки и нарезания ремонтной резьбы увеличенного диаметра
Для небольших предприятий и ремонтных участков токарно-винторезный станок — оптимальный выбор по соотношению функциональности и стоимости. Он обеспечивает самодостаточность производства в части изготовления резьбовых деталей без аутсорсинга операций.
Сравнение с другими типами станков
Выбор между токарно-винторезным станком и альтернативными решениями зависит от специфики производства, объёмов выпуска и требований к точности обработки.
| Критерий | Токарно-винторезный | Токарный без винторезной цепи | Токарный с ЧПУ |
|---|---|---|---|
| Нарезание резьбы | Резцом, метчиком, плашкой с точным шагом | Только метчиком/плашкой вручную | Программное управление, любые профили |
| Стоимость | Средняя | Низкая | Высокая |
| Гибкость настройки | Высокая через гитару шестерён | Ограниченная | Максимальная через программу |
| Квалификация оператора | Средняя/высокая | Средняя | Требуется программист ЧПУ |
| Производительность | Средняя | Средняя | Высокая в серии |
| Переналадка | Ручная, 15–30 минут | Быстрая | Программная, 5–10 минут |
Когда выбирать токарно-винторезный станок
Оборудование наиболее эффективно в следующих сценариях:
- Мелкосерийное и единичное производство с частой сменой номенклатуры деталей
- Ремонтные работы с необходимостью нарезания нестандартных резьб
- Ограниченный бюджет при требовании универсальности оборудования
- Обучение персонала базовым токарным операциям и резьбонарезанию
- Производства без доступа к программистам ЧПУ или технологам по многокоординатной обработке
Для крупносерийного производства стандартных деталей предпочтительны токарные автоматы с ЧПУ, обеспечивающие меньшее время цикла и более стабильное качество. Вертикальные токарные станки выбираются для крупногабаритных деталей типа дисков и колец, где диаметр превышает длину обработки.
Критерии выбора оборудования
При выборе токарно-винторезного станка учитываются технические характеристики, совместимые с габаритами обрабатываемых заготовок и требованиями к точности.
Основные технические параметры
- Диаметр обработки над станиной: максимальный диаметр заготовки, помещаемой в рабочую зону (200–1000 мм для универсальных моделей)
- РМЦ (расстояние между центрами): максимальная длина обрабатываемой детали в центрах (500–5000 мм)
- Диаметр отверстия в шпинделе: влияет на возможность обработки прутка и пропуска длинномерных заготовок (30–120 мм)
- Мощность главного привода: определяет производительность резания и типы обрабатываемых материалов (3–30 кВт)
- Диапазон частот вращения шпинделя: влияет на скорость резания и возможность обработки разных материалов (10–2000 об/мин с бесступенчатым регулированием в современных моделях)
- Число нарезаемых резьб: количество стандартных шагов метрической, дюймовой, модульной и питчевой резьбы (48–120 вариантов через гитару)
- Точность позиционирования: класс точности станка (Н — нормальный, П — повышенный, В — высокий, А — особо высокий по ГОСТ 8–82)
Дополнительные факторы выбора
Система управления: для простых операций достаточно ручного управления с индикацией УЦИ (устройство цифровой индикации), для серийного производства рассматривается ЧПУ. Конструкция станины влияет на виброустойчивость: литая чугунная станина гасит вибрации лучше сварной стальной.
Тип патрона (трёхкулачковый самоцентрирующийся для круглых заготовок, четырёхкулачковый для несимметричных деталей) и возможность установки люнетов для поддержки длинных тонких валов расширяют технологические возможности.
Для обработки высокопрочных сталей, титановых и жаропрочных сплавов требуется станок с повышенной жёсткостью конструкции и мощным приводом. Чугун и алюминиевые сплавы обрабатываются на менее мощном оборудовании.
