Фрезерный станок: устройство, принцип работы, классификация и техника безопасности

Фрезерный станок – это один из основных видов металлообрабатывающего и деревообрабатывающего оборудования, применяемый в машиностроении, строительстве, приборостроении и ремонтных мастерских. Главная функция данного оборудования – обработка плоских и фасонных поверхностей заготовок с помощью многолезвийного режущего инструмента (фрезы). В отличие от токарного оборудования, где заготовка вращается, а резец перемещается линейно, классический фрезерный станок работает по противоположному принципу: режущий инструмент совершает вращательное (главное) движение, а обрабатываемая деталь – поступательное (движение подачи).

Для чего нужен и как используется фрезерный станок

Основное назначение оборудования – контролируемое снятие слоев материала с заготовки для получения детали заданной формы, размеров и класса шероховатости поверхности.

Плоскости

Обработка плоскостей

Выравнивание поверхностей крупногабаритных и мелких деталей, создание базовых плоскостей на отливках или поковках.

Пазы и уступы

Формирование пазов

Прорезка прямоугольных, Т-образных, типа «ласточкин хвост» и радиусных пазов.

Фасонные поверхности

Объемная обработка

Создание сложных пространственных форм: штампы, пресс-формы, лопатки турбин, художественная резьба.

Зубья и шлицы

Нарезание зубьев

Изготовление шестерен, зубчатых колес, реек и шлицевых валов для механизмов.

Отрезка

Отрезные операции

Разрезка заготовок или отсечение излишков материала дисковой или концевой фрезой.

Отверстия

Координатно-расточные работы

Сверление, зенкерование, развертывание и растачивание отверстий с точным межцентровым расстоянием.

Область применения: фрезерные станки охватывают как грубую черновую обработку (снятие больших припусков), так и чистовую доводку деталей, требующую высокой точности вплоть до сотых долей миллиметра.

Как выглядит и как устроен фрезерный станок

Внешний вид и компоновка фрезерного станка зависят от его типа (вертикальный, горизонтальный, универсальный, портальный). Однако большинство классических индустриальных моделей имеют схожую архитектуру, основанную на массивных несущих элементах. Визуально станок представляет собой жесткую металлическую конструкцию с развитой механической частью, органами управления и зоной обработки, где закреплен инструмент и заготовка.

Конструкция станка включает в себя базу, силовые агрегаты, механизмы передач и исполнительные органы:

Станина: несущее основание, отливаемое из чугуна. Гасит вибрации, обеспечивает жесткость всей системы. На станине монтируются все остальные узлы и направляющие.
Шпиндель: вращающийся вал, важнейший узел. Закрепляет фрезу и передает ей крутящий момент от главного электродвигателя. Точность вращения определяет соосность и качество обработки.
Коробка скоростей: механизм, регулирующий частоту вращения шпинделя в зависимости от материала заготовки и диаметра фрезы. В современных станках может заменяться частотным регулированием.
Консоль: подвижный узел, перемещающийся вертикально по направляющим станины (в консольно-фрезерных станках). Обеспечивает координату высоты.
Салазки и рабочий стол: элементы подачи заготовки. Салазки двигаются поперечно, стол – продольно. Стол оснащен Т-образными пазами для фиксации тисков, прижимов или поворотных столов.
Коробка подач: механизм, отвечающий за скорость перемещения стола с заготовкой относительно вращающегося инструмента.
Хобот (для горизонтальных станков): верхняя выдвижная часть станины, поддерживающая оправку с фрезой при помощи серьги (подшипникового узла).

Как работает фрезерный станок: принцип действия

Процесс работы фрезерного станка базируется на совмещении двух основных движений – главного движения резания и движения подачи.

Шаг 1

Фиксация заготовки

Исходный материал жестко закрепляется на рабочем столе с помощью тисков, прижимов или специальных приспособлений. Смещение недопустимо.

Шаг 2

Установка инструмента

В шпинделе закрепляется фреза необходимого типа (концевая, торцевая, дисковая, цилиндрическая).

Шаг 3

Настройка режимов

На основе технологической карты задаются скорость вращения шпинделя (об/мин) и скорость подачи стола (мм/мин).

Шаг 4

Позиционирование и запуск

Инструмент подводится к точке начала обработки. Включается вращение шпинделя и подача СОЖ.

Шаг 5

Процесс фрезерования

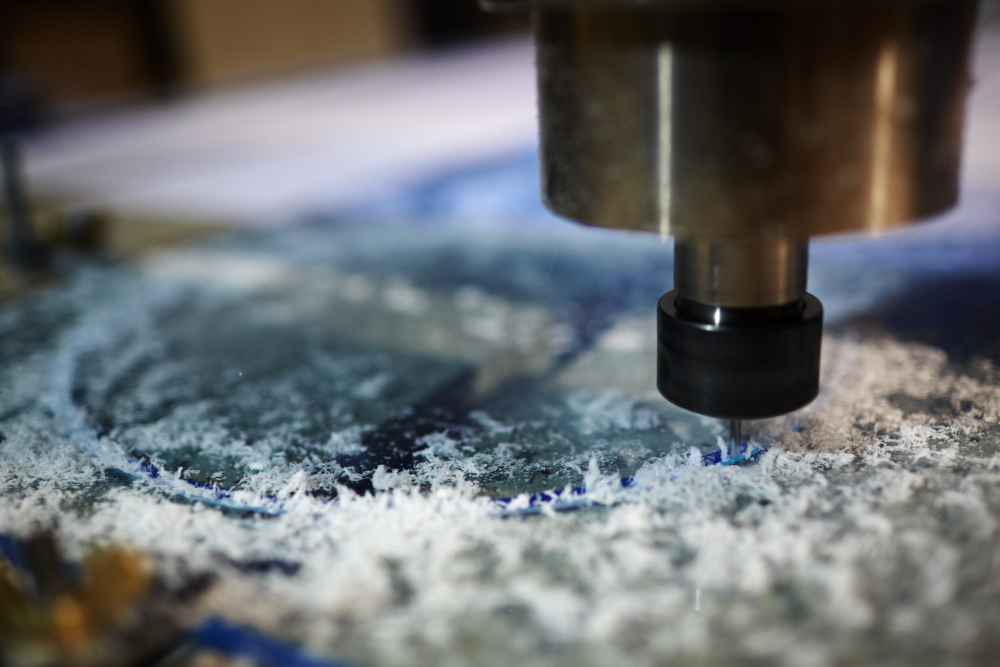

Рабочий стол плавно движется, подавая заготовку под вращающуюся фрезу. Зубья поочередно врезаются в материал, срезая стружку.

Направления подачи при фрезеровании

Метод 1

Встречное фрезерование

Подача противоположна вращению фрезы. Зуб начинает с нулевой толщины стружки, нагрузка растет постепенно. Требует меньше жесткости, но повышает износ из-за трения.

Метод 2

Попутное фрезерование

Подача совпадает с вращением. Зуб сразу принимает максимальную нагрузку. Обеспечивает высокую чистоту поверхности, но требует высокой жесткости станка и отсутствия люфтов.

Важно: при попутном фрезеровании люфт в ходовых винтах стола может привести к рывкам и поломке инструмента. Этот метод применяется только на станках с беззазорными механизмами подачи или ЧПУ.

Классификация фрезерных станков

В зависимости от расположения шпинделя, назначения и степени автоматизации оборудование делится на несколько основных групп.

Горизонтальные

Горизонтально-фрезерные

Шпиндель расположен горизонтально. Используются цилиндрические, дисковые и фасонные фрезы. Основное применение – обработка плоскостей и пазов на деталях средних размеров.

Вертикальные

Вертикально-фрезерные

Шпиндель вертикален, перпендикулярен столу. Инструмент – торцевые и концевые фрезы. Позволяет обрабатывать вертикальные плоскости, пазы, контуры, выполнять сверлильные операции.

Универсальные

Универсальные и широкоуниверсальные

Оснащены поворотным столом или дополнительными фрезерными головками. Обработка под различными углами без переустановки заготовки. Востребованы в инструментальных и ремонтных цехах.

С ЧПУ

Фрезерные станки с ЧПУ

Наиболее прогрессивный класс. Перемещения, скорость и подача СОЖ управляются контроллером по коду. Максимальная производительность, повторяемость, обработка сложных 3D-поверхностей по 3–5 осям.

Техника безопасности при эксплуатации фрезерных станков

Работа на фрезерном оборудовании сопряжена с рисками, вызванными высокой скоростью вращения инструмента и образованием острой металлической стружки.

Защита органов зрения: работа без защитных очков или специальных экранов категорически запрещена из-за направленного вылета стружки.
Одежда и волосы: одежда должна быть плотно застегнута, рукава – облегающими, без свисающих элементов. Длинные волосы убирать под головной убор. Запрещено работать в перчатках или рукавицах вблизи вращающегося шпинделя из-за риска затягивания руки.
Обслуживание оборудования: любые операции по измерению детали, очистке стола от стружки, смене инструмента или регулировке приспособлений выполняются только после полной остановки вращения шпинделя.
Удаление стружки: очистка зоны обработки и пазов стола производится только щетками-сметками или крючками. Использование сжатого воздуха без защитных боксов не рекомендуется из-за риска попадания стружки в направляющие и глаза персонала.

Критически важно: даже кратковременное пренебрежение правилами безопасности при работе с фрезерным станком может привести к тяжелым травмам. Перед началом смены всегда проверяйте исправность защитных экранов и блокировок.

Заключение

Фрезерный станок является универсальным и эффективным средством формообразования деталей из различных материалов. Понимание его устройства, принципа работы и функциональных возможностей позволяет правильно подбирать режимы обработки, оснастку и инструмент, обеспечивая требуемую точность и производительность производственного процесса.

Практический вывод: грамотное техническое обслуживание, соблюдение регламентов смазки и своевременная замена изношенных узлов (подшипников шпинделя, направляющих) напрямую определяют долговечность станка и стабильность геометрической точности выпускаемой продукции.
